Esistono diverse tipologie di schemi elettrici, le principali sono:

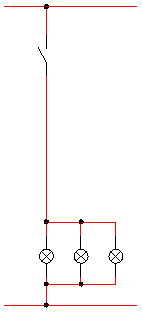

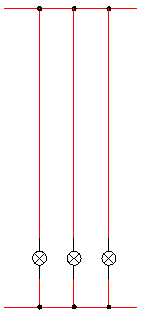

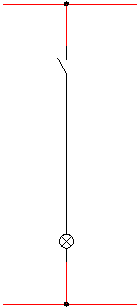

• Schema funzionale: e' composto da linee principali che indicano i conduttori d'energia, e da tante linee che poi si collegano ai vari simboli grafici dei componenti. E' il piu' utilizzato per gli impianti e quadri elettrici
• Schema di montaggio: e' composto da tutti i componenti dell'impianto con tutte le connessione ad esso associate, rispettando la loro posizione ed indicando la distribuzione dei conduttori.
• Schema unifilare: il collegamento tra i vari componenti e' indicato con una sola linea con indicato il numero di conduttori.

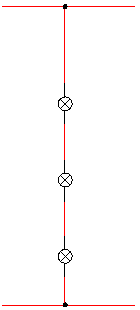

Esempio di come collegare in serie piu' lampadine La tensione applicata alle lampade sara'  V/3 La corrente circolante sara' uguale per tutte le tre lampade Questo tipo di collegamento, ad esempio,  e' utilizzato sulle luminarie natalizie. Se vogliamo costruire una luminaria con lampadine tipo "pisello" da 6V, dovremo utilizzare (230/6=38,3 si arrotonda in eccesso) 40 lampadine (230/40=5,7 ai capi di ogni lampadina ci saranno 5,7V). Mantenendo una tensione piu' bassa ai capi della lampadina, se ne prolunga leggermente la durata, pero' la resa luminosa sara' inferiore.
