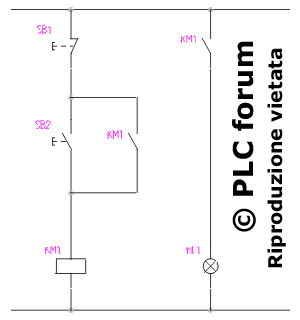

Esempio di circuito marcia-arresto + spia di segnalazione
 |

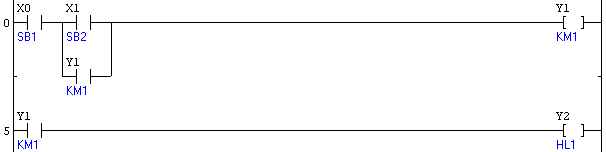

Esempio di programma in ladder |
Su PLC Siemens in AWL: U E0.0 (SB1) U( O E0.1 (SB2) O A1.0 (KM1) ) = A1.0 (KM1) U A1.0 (KM1) = A1.1 (HL1) |

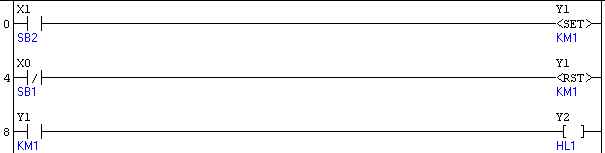

Esempio di programma utilizzando le istruzioni SET e RESet Nota: se i pulsanti SB1 e SB2 sono premuti contemporaneamente, sia il SET che il RES vengono comandati; in questo caso prevale il RES che è l'ultima operazione svolta dal programma. |

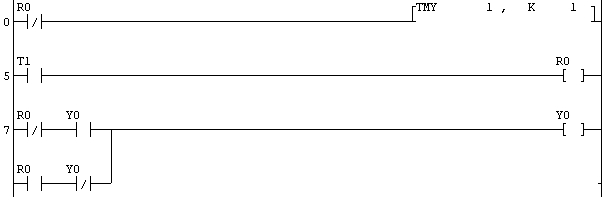

Esempio di timer simmetrico: il tempo di ON e' uguale al tempo di OFF
|
| Esempio di
clock variabile utilizzando 2 timer (in AWL Siemens S5)
UN T0 L KT 050.0 SE T1 U T1 L KT 050.0 SE T0 U T0 = M0.0 //clock |
Esempio di clock
variabile utilizzando 1 timer (in AWL Siemens S5)
UN T0 L KT 100.0 SE T0 L T0 L KF +50 >F =M0.0 (clock) Cambiando la base dei tempi ed il valore di comparazione, e' possibile variare indipendentemente il tempo di OFF e di ON |
